Инжиниринг в металлообработке: от чертежа на кальке до цифрового двойника

Введение: Смена парадигмы — почему классический чертеж больше не работает в одиночку

Еще десять лет назад цех металлообработки представлял собой царство ватмана, кульманов и опытных технологов с тридцатилетним стажем, способных по двум пересекающимся линиям восстановить геометрию фланца. Сегодня эта эпоха ушла в прошлое. Современное производство требует скорости, абсолютной точности и возможности вносить изменения в конструкцию изделия за считанные часы до запуска станка.

Именно эту связку обеспечивает современный инжиниринг. В контексте металлообработки это уже не просто отдел конструкторов, а комплексная экосистема цифровых сервисов, которая берет на себя весь путь детали: от сканирования изношенного образца или перевода пожелтевшего советского чертежа в 3D-модель до написания управляющей программы для пятикоординатного обрабатывающего центра.

В этой статье мы детально разберем пять столпов современного инженерного сопровождения производства: 3D-сканирование, разработку моделей по архивным данным, создание конструкторской документации (КД), проектирование технологических процессов и реверс-инжиниринг.

Блок 1. 3D-сканирование деталей из металла: когда физический объект становится облаком точек

Металлические детали — самый сложный вызов для технологий бесконтактных измерений. Блики от хромированных поверхностей, поглощение луча черной сталью, сложная аэродинамика лопаток турбин или массивность корпусных узлов — все это факторы, которые примитивные сканеры игнорируют.

Основные направления сканирования

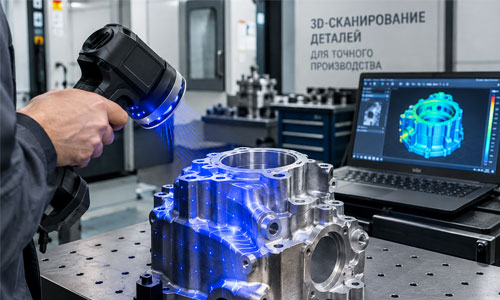

Профессиональное 3D-сканирование в металлообработке делится на два основных направления:

• Лазерное сканирование (Blue Light, трекер). Используется для крупногабаритных объектов: станин прессов, рам автомобилей, элементов фюзеляжа. Точность достигает сотых долей миллиметра на метр длины. Позволяет мгновенно оцифровать геометрию огромной конструкции без ее демонтажа.
• Сканирование структурированным светом. Идеально для средних и мелких деталей сложной формы: штампов, пресс-форм, импеллеров. Проектор проецирует сетку линий на деталь, камеры считывают искажения, создавая «облако точек» с микронной точностью.

Зачем это производству?

• Контроль качества (Inspection). Наложение скана готовой детали на эталонную CAD-модель. Система автоматически подсвечивает зоны с отклонениями (underfill/overfill), позволяя отбраковывать узлы еще до этапа дорогостоящей сборки.
• Оцифровка оснастки. Изношенные пресс-формы и штампы со временем меняют геометрию. Скан позволяет создать их точную цифровую копию для дальнейшей реставрации или копирования.
• Сборка сложных узлов. Когда нужно спроектировать новую деталь, которая должна идеально встать в существующий криволинейный узел, например кронштейн в подкапотное пространство автомобиля.

Результатом сканирования является полигональная модель (STL) — математически точное отражение поверхности объекта, готовое к дальнейшей обработке инженером-конструктором.

Блок 2. Разработка 3D-моделей по чертежам: воскрешение архива

Российский промышленный сектор обладает колоссальным багажом оборудования, разработанного в 70-х и 80-х годах. Документация на него либо утеряна, либо существует в виде синьки — бумажного чертежа, который рассыпается от времени.

Перевод такого чертежа в современную твердотельную 3D-модель (форматы STEP, X_T, IGES) — это нетривиальная задача. Типичная ошибка новичка — обвести линии механически. Профессиональный инженер при построении модели выполняет следующие шаги:

1. Анализ базирования. Определение истинных конструкторских баз. Часто на старых чертежах размеры разорваны, допуски противоречат друг другу. Инженер восстанавливает логику конструктора.
2. Построение истории (Feature Tree). Деталь строится не набором поверхностей, а последовательностью конструкторских операций: выдавливание, скругление, снятие фаски, отверстие. Это критически важно для будущего редактирования. Если заказчику потребуется изменить диаметр центрального отверстия, параметрическая модель позволит сделать это одним кликом.
3. Увязка с производством. При моделировании учитываются припуски на термообработку, гальванику и шлифовку. Модель создается не «в номинал», а с учетом деформаций металла.

Наличие качественной 3D-модели по чертежам открывает доступ ко всему спектру современных расчетов: МКЭ (метод конечных элементов) для проверки на прочность, симуляция литья, анализ потоков жидкостей и газов.

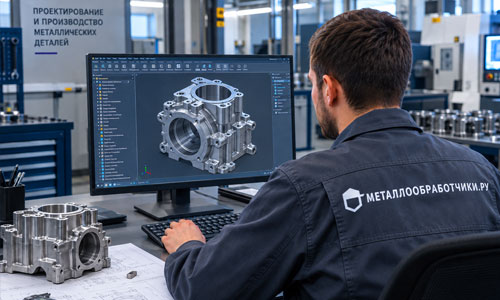

Блок 3. Разработка конструкторской документации (КД) согласно ЕСКД и ASME

Парадокс цифровой эпохи: чем совершеннее становятся 3D-модели, тем жестче требования предъявляются к бумажной или электронной PDF-конструкторской документации. Станок ЧПУ прочитает модель, но ОТК (отдел технического контроля), военпред и заказчик принимают работу по сборочному чертежу и спецификации.

Современная разработка КД включает:

• Полное соответствие стандартам. Для российского рынка это ЕСКД (Единая система конструкторской документации). Правильное заполнение основной надписи, корректное указание шероховатостей (Ra, Rz), допусков формы и расположения поверхностей (∥, ⟂, ⌀).
• Геометрические допуски и посадки (GD&T). Использование продвинутой системы символов, которая описывает не только размер, но и то, как поверхность может отклоняться в пространстве. Это единственный способ гарантировать взаимозаменяемость деталей при массовом производстве.
• Интерактивные 2D-чертежи. Современные САПР позволяют генерировать ассоциативные виды прямо из 3D-модели. Любое изменение в модели, например глубина кармана, автоматически обновляет все разрезы, сечения и выносные элементы на чертеже, исключая человеческий фактор.
• Спецификации и BOM (Bill of Materials). Автоматизированное формирование перечня всех компонентов, крепежа и стандартных изделий. Это исключает риск заказать лишние метизы или забыть закупить редкий подшипник.

Грамотно оформленная КД — это юридическая защита производителя и понятный язык общения с любым смежником.

Блок 4. Разработка технологических процессов (Техпроцесс): архитектура изготовления

Если конструктор отвечает на вопрос «ЧТО изготовить?», то технолог отвечает на вопрос «КАК изготовить?». И именно здесь закладывается до 70% себестоимости будущей детали.

Разработка техпроцесса в современном инжиниринге — это выбор оптимальной цепочки оборудования и инструмента. Процесс разбивается на этапы:

1. Заготовительный этап. Что выгоднее — купить дорогой прокат нужного диаметра с коэффициентом использования материала 0,2, где 80% уйдет в стружку, или вырезать пластину лазером из листа?
2. Маршрутизация. Последовательность станков. Например: токарная черновая → фрезерная 5-осевая чистовая → термичка (закалка ТВЧ) → координатно-шлифовальная → измерительная КИМ. Нарушение этого порядка приведет к короблению детали или поломке дорогого режущего инструмента.
3. Подбор инструмента и режимов резания. Расчет скоростей вращения шпинделя (n), минутной подачи (V_f) и глубины резания (a_p). Ошибка здесь ведет либо к сожженному инструменту и браку, либо к увеличению цикла обработки с 40 минут до 3 часов.
4. Проектирование оснастки. Разработка специальных зажимных приспособлений, которые будут удерживать деталь сложной формы так, чтобы пяти осям станка ничего не мешало дотянуться до всех граней.

Итог работы инженера-технолога — комплект документов (в России часто используются формы серий 1 и 3), маршрутные карты и управляющая программа для станка с ЧПУ, созданная в CAM-системе на основе верифицированного техпроцесса.

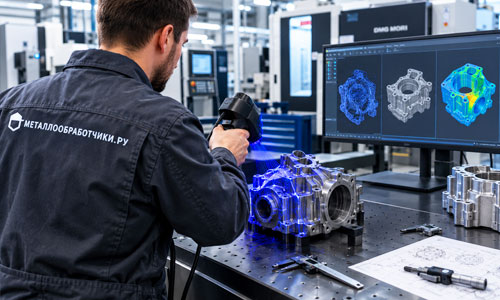

Блок 5. Реверс-инжиниринг: легальное клонирование и модернизация

Реверс-инжиниринг (обратное проектирование) окружен мифами промышленного шпионажа. В реальности же это мощный инструмент импортозамещения, ремонта и модернизации.

Классические сценарии применения

• Уход поставщика. Европейский производитель ушел с рынка, а предприятию нужны расходные шестерни для конвейера. Покупать серый импорт втридорога невыгодно.
• Износ оригинала. У вас есть деталь, которая работала 15 лет. Она изношена, имеет усталостные трещины, но геометрия корпуса идеальна. Задача — снять данные, усилить слабые места в модели и запустить изготовление из более современной марки стали.
• Модернизация. Нужно улучшить аэродинамику крыльчатки насоса. Берем оригинал, сканируем, строим модель, оптимизируем лопасти в ПО для гидродинамики и печатаем прототип.

Этапы профессионального реверс-инжиниринга

1. Получение физического образца.
2. 3D-сканирование (см. Блок 1).
3. Очистка облака точек от шумов и сшивка сканов в единую полигональную сетку.
4. Поверхностное моделирование (Reverse Modeling). Превращение угловатого STL-файла в гладкую аналитическую NURBS-поверхность. Это самая трудоемкая часть, требующая ювелирной работы инженера.
5. Создание твердотельной параметрической модели.
6. Подбор аналогов материалов. Если неизвестна марка стали оригинала, проводится лабораторный анализ химического состава и проведение прочностных расчетов.
7. Выпуск полного комплекта КД.

Важно понимать юридические границы: реверс-инжиниринг допустим для восстановления запчастей собственного парка оборудования или разработки принципиально новых решений на базе существующих идей. Прямое пиратское копирование запатентованных изделий преследуется по закону.

Заключение: Экономика знаний

Инвестиции в качественный инжиниринг окупаются там, где заканчиваются возможности ручного управления.

• Качественная 3D-модель сокращает количество итераций согласования с заказчиком до одной.
• Продуманный техпроцесс снижает время обработки на станке, экономя сотни тысяч рублей машинного времени ежемесячно.
• Грамотная КД снимает вопросы у военной приемки и сертифицирующих органов.
• Реверс-инжиниринг возвращает в строй уникальное оборудование, запчасти для которого больше не производятся.

Металлообработка сегодня — это высокотехнологичный синтез материаловедения, математики и программирования. Предприятия, рассматривающие инженеров-конструкторов и технологов не как обслуживающий персонал, а как ядро производственного процесса, получают решающее конкурентное преимущество. Они выпускают продукцию быстрее, точнее и дешевле, превращая кусок металла в продукт с высокой добавленной стоимостью. Именно грамотный инжиниринг делает возможным переход от простой механообработки к созданию полноценных цифровых двойников производственных систем.
